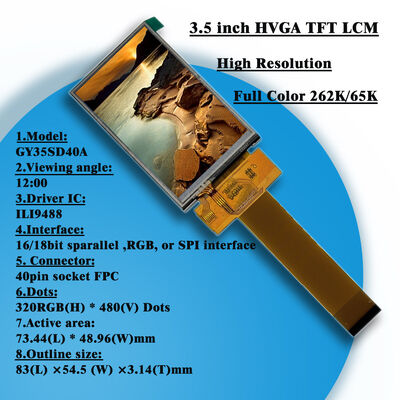

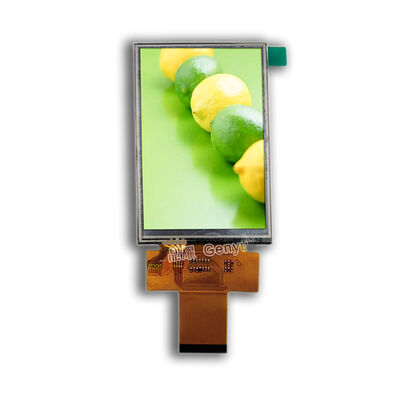

3.5 Inch 320x480 Resolution TFT LCD Display Module with Resistance Touch Panel for QR Code Display

Ονομασία μάρκας:	Genyu
Τροποποιημένο:	10
τιμή:	Rp 60.494-77.778

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Τύπος οθόνης:

TFT

Μέγεθος οθόνης:

3,5 ιντσών

Ψήφισμα:

320x480 pixel

IC μονάδας δίσκου:

ILI9488

Μέγεθος ενότητας:

83,00x54,50x3,14 χλστ

Ενεργή περιοχή:

73,44x48,96 χλστ

Τροφοδοτικό:

3,3 V

Διασύνδεση:

16/18bit παράλληλα, RGB, SPI

Διάταξη εικονοστοιχείων:

Κάθετη λωρίδα RGB

Πινάκια FPC:

40 πείρος

Ρεύμα οπίσθιου φωτισμού:

120 εκ

Τάση οπίσθιου φωτισμού:

3,2V

Κατεύθυνση προβολής:

12 η ώρα

Πίνακας αφής:

Πίνακας αφής αντίστασης (RTP)

Πίνακας DOT:

320RGB(Υ) x 480(V)

Επισημαίνω:

320x480 Resolution TFT LCD Display

3.5 Inch TFT LCD Module

Resistance Touch Panel TFT LCD Panel

Περιγραφή του προϊόντος

RGB 320x480 LCD Display ILI9488 LCD Module 3.5 inch TFT LCD Touch Screen

High-quality 3.5-inch TFT LCD display module with resistance touch panel, specifically designed for QR code display applications. Features ILI9488 drive IC and multiple interface options.

Pin Configuration

Pin	1	2	3	4	5	6	7	8	9-26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Symbol	LED-K	LED-A	GND	RESET	VSYNC	HSYNC	DOTCLK	ENABLE	DB17-DB0	SDI	SDO	RD	SCK/WR	RS	CS	TE	VCI	IOVCC	GND	YD	XR	YU	XL

Key Features

Display Type: 320RGB(H) × 480(V) Dots Matrix
Size: 3.5 inch TFT display
Drive IC: ILI9488
Pixel arrangement: RGB vertical stripe
Power supply: 3.3V
FPC: 40 pin connection type
Interface: 16/18 bits parallel RGB interface, SPI interface

Technical Specifications

Item	Description
Size	3.5 inch
Resolution	320 × 480
Touch	RTP (Resistance Touch Panel)
Interface	16/18 bits parallel, RGB, SPI interface
Operating voltage	3.3 V
LED Backlight supply	If=120mA, Vf=3.2V
Outline Dimension	83(L) × 54.5(W) × 3.14(T) mm
Active Area	73.44(L) × 48.96(W) mm
