Σημερινός τύπος 0,96 ιντσών OLED οθόνη 128x64 Dots SH1107 13PIN Soldering FPC

Σημερινός τύπος 0,96 ιντσών OLED οθόνη 128x64 Dots SH1107 13PIN Soldering FPC

Ονομασία μάρκας:	Genyu
Αριθμός μοντέλου:	ΓΕ64128-01
Τροποποιημένο:	100 κομμάτια
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Paypal, Western Union, MoneyGram, πιστωτική κάρτα
Ικανότητα εφοδιασμού:	150 χιλιάδες τεμάχια/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

RoHS, ISO9001: 2015

Μέγεθος πίνακα:

0.96 ίντσες (διαγώνια)

Απόφαση:

128*64 σημεία

Εμφάνιση χρώματος:

Λευκό

Κύκλος ελέγχου οδηγού:

SH1107

Επενδύσεις σε ηλεκτρική ενέργεια:

13pin, συγκόλληση

Συσκευασία λεπτομέρειες:

Αντιπλαστικοί δίσκοι και χαρτόνια

Δυνατότητα προσφοράς:

150 χιλιάδες τεμάχια/μήνα

Επισημαίνω:

Ψηλή οθόνη OLED 0

96 ιντσών

Ψηλή μονάδα οθόνης 0

Περιγραφή του προϊόντος

0.96 ίντσες OLED οθόνη κάθετο είδος λευκό 128x64 κουκίδες SH1107 13PIN Φυτοσυστατικό FPC

Α0.96 ιντσών OLEDΕμφάνιση με τοSH1107Ο οδηγός είναι μια άλλη δημοφιλής μικρή οθόνη OLED, που χρησιμοποιείται συχνά σε έργα μικροελεγκτών.SSD1306, αλλά έχει κάποιες διαφορές όσον αφορά την επικοινωνία και την επεξεργασία της οθόνης.

Βασικά χαρακτηριστικά του OLED 0,96 ιντσών (SH1107):

Κύκλος ελέγχου οδηγού:SH1107είναι ο ελεγκτής που κινεί την οθόνη.
ΑπόφασηΣυνήθως:128x64 pixel.
Τύπος οθόνης: Μονοχρωματική (μαύρο και άσπρο) OLED.
Μέγεθος0,96 ίντσες διαγώνια.
Πρωτόκολλο επικοινωνίας: Συνήθως χρησιμοποιείταιΙ2CήΠΕΠγια την επικοινωνία, αν και το I2C είναι πιο κοινό.
ΔιασύνδεσηΤο SH1107 είναι συμβατό και με τα δύοΙ2CκαιΠΕΠΕναλλακτικέςΙ2CΗ διασύνδεση χρησιμοποιείται ευρύτερα σε μικρότερα έργα.

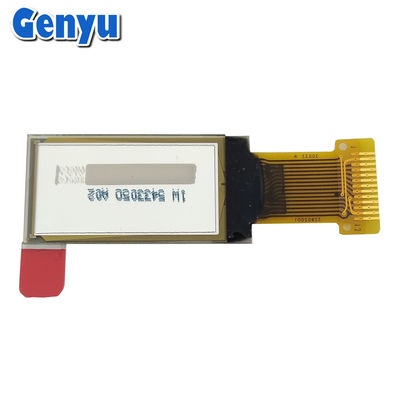

Σημερινός τύπος 0,96 ιντσών OLED οθόνη 128x64 Dots SH1107 13PIN Soldering FPC 0

Λεπτομερείς παραμέτροι:

1	Ονομασία μάρκας	Γενού
2	Αριθμός μοντέλου	ΓΕ64128-01
3	Τρόπος εμφάνισης	OLED ((Οργανική διόδη εκπομπής φωτός)
4	Χρώμα	Λευκό
5	Μέγεθος	0.96 ίντσες
6	Ματρίκη σημείων	64*128 Pixels
7	Μέγεθος ενότητας	14.0(W) x28.0 ((H) x1.227 ((D) mm
8	Περιοχή προβολής	11.86 (W) x 22.74 ((H) mm
9	Ενεργός χώρος	10.86 (W) x 21.74 ((H)χμ
10	Μέγεθος κουκίδας	0.15(W) *0.15(H) mm
11	Σημείο ορόσημο	0.17(W) *0.17(H) mm
12	Δραστηριότητα IC	SH1107
13	Διασύνδεση	4 καλώδια κατά σειρά, I2C
14	Σύνδεσμος FPC	13PIN, συγκόλληση
15	Τετάρτη	ΔΕΔ=1,65~3,3V, ΒΙΝ=8,5~9,5V
16	Γωνία θέασης	160°

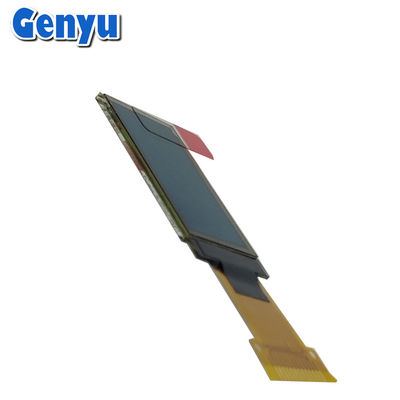

Σημερινός τύπος 0,96 ιντσών OLED οθόνη 128x64 Dots SH1107 13PIN Soldering FPC 1

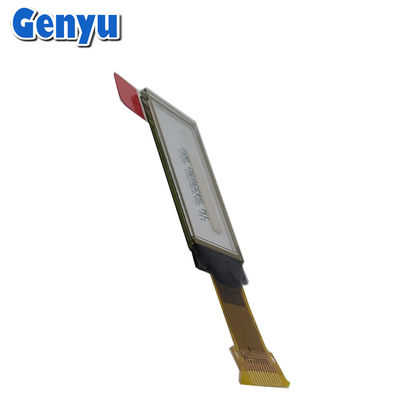

Σημερινός τύπος 0,96 ιντσών OLED οθόνη 128x64 Dots SH1107 13PIN Soldering FPC 2

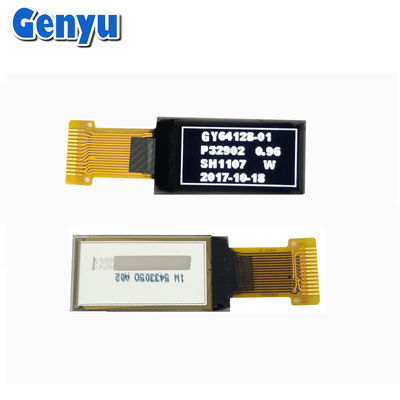

Σημερινός τύπος 0,96 ιντσών OLED οθόνη 128x64 Dots SH1107 13PIN Soldering FPC 3

Εικονικές οθόνες OLED (0,42 ίντσες ~ 3,12 ίντσες):

Αναπτύσσουμε κυρίως οθόνες OLED μικρού μεσαίου μεγέθους, συμπεριλαμβανομένων των 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", και 3,12", κλπ.

Μπορούμε να προσαρμόσουμε το FPC, το Interface, το Touch Panel και το PCB board με βάση τις απαιτήσεις σας.

Πλεονεκτήματα του SH1107 έναντι άλλων ελεγκτών:

Μεγαλύτερη συμβατότητα: Ενώ το SSD1306 είναι πιο κοινό, το SH1107 υποστηρίζεται επίσης καλά και λειτουργεί καλά σε μικρές συσκευές όπου απαιτούνται διευθύνσεις μνήμης ή συγκεκριμένες λειτουργίες οθόνης.
Περισσότερα Προχωρημένα χαρακτηριστικάΗ SH1107 μπορεί να προσφέρει καλύτερες γραφικές δυνατότητες και πιο αποτελεσματικό χειρισμό περίπλοκων οθονών λόγω της επεξεργασίας μνήμης και των δυνατοτήτων των οδηγών.

Διαφορές μεταξύ SH1107 και SSD1306:

ΕπικοινωνίαΗ SH1107 έχειδιαφορετική διευθύνσεις μνήμηςΤο σύστημα αυτό δεν είναι συμβατό με τις βιβλιοθήκες που προορίζονται για το SSD1306 (αν και πολλές βιβλιοθήκες θα λειτουργήσουν και με τις δύο).
Έλεγχος διεπαφήςΗ SH1107 έχειελαφρώς διαφορετική σειρά εκκίνησηςκαι εντολές ελέγχου από το SSD1306, οπότε απαιτούνται ειδικές βιβλιοθήκες ή διαμορφώσεις.

Πίνακας για το SH1107 OLED (εκδοχή I2C):

Αν χρησιμοποιείτε ένα0.96 ιντσών SH1107 OLEDοθόνη με επικοινωνία I2C, οι κοινές καρφίτσες είναι:

ΚΑΚ: Ηλεκτρική τροφοδοσία (συνήθως 3,3V ή 5V).
Εθνική Τράπεζα- Στο έδαφος.
ΣΚΛ: Σειριακή γραμμή ρολογιού (I2C).
ΣΔΑ: Γραμμή σειριακών δεδομένων (I2C).
RES (Ανακατάσταση): Πινάκια επαναφοράς (προαιρετικά για το I2C, συνήθως χαμηλά για το I2C).
DC (Data/Command): Πίνακας δεδομένων/χειρισμού (χρησιμοποιείται για SPI, συνήθως χαμηλά για I2C).

Σημερινός τύπος 0,96 ιντσών OLED οθόνη 128x64 Dots SH1107 13PIN Soldering FPC 5

Γενικές ερωτήσεις

1Ε: Ποια προϊόντα μπορείτε να παρέχετε;

Α. 1) Προσαρμοσμένη οθόνη LCD με τμήμα·

2) Μονοχρωματικές μονάδες οθόνης LCD γραφικής/γραμμικής μήτρας;

3) ΕπενδύσειςΜονούλες οθόνης μικροοLED·

4) Χρωματικές οθόνες LCD TFT·

5) Φώτα LED.

2Ε: Πού είναι το εργοστάσιό σας;

Α.Το γραφείο μας είναι στο Σενζέν, Guangdong και το εργοστάσιο μας είναι στην επαρχία Jiangxi.

3Ε: Θα προσφέρετε ένα δωρεάν δείγμα;

Α: Για την πρώτη συνεργασία, θα χρεωθούν δείγματα και το ποσό θα επιστραφεί στο στάδιο της μαζικής παραγγελίας.

4Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: Για μικρές παραγγελίες: 7-15 ημέρες. Για μαζική παραγωγή: 25-30 ημέρες.

5Ε: Μπορώ να έχω χαμηλότερη τιμή για οθόνες OLED;

Α: Ναι, φθηνότερη τιμή με μεγαλύτερη/μεγαλύτερες ποσότητες παραγγελίας.

6Ε: Πώς ελέγχετε την ποιότητα των προϊόντων;

Α: Όλα τα προϊόντα ελέγχονται 100% πριν από την αποστολή.
